很多操作数控走心机的朋友都想了解下它的编程实例的情况，下面拓东精密就给大家详细的做下数控走心机编程实例解析以及说下数控走心机工作原理是什么，希望提供帮助。

数控走心机编程实例解析

　　数控走心机编程实例解析是怎样的

　　数控走心机加工包括内外圆柱面的车削加工、端面车削加工、钻孔加工、螺纹加工、复杂外形轮廓回转面的车削加工等，在分析了数控走心机工艺装备和数控走心机编程特点的基础上，下面就做下数控走心机编程实例解析。

　　一、坐标系设定

　　编程格式 G50 X～ Z～ 式中X、Z的值是起刀点相对于加工原点的位置。G50使用方法与G92类似。 在数控走心机编程时，所有X坐标值均使用直径值。

　　例：设置加工坐标的程序段如下： G50 X 121.8 Z 33.9 数控走心机编程实例详解 工件坐标系的选择指令 G54～G59 数控车床编程实例详解 例如，用G54指令设定如图所示的工件坐标系。

　　首先设置G54原点偏置寄存器： G54 X0 Z85.0； 然后再在程序中调用： N010 G54； 说明：

　　1、G54～G59是系统预置的六个坐标系，可根据需要选用。

　　2、G54～G59建立的工件坐标原点是相对于机床原点而言的，在程序运行前已设定好，在程序运行中是无法重置的。

　　3、G54～G59预置建立的工件坐标原点在机床坐标系中的坐标值可用 MDI 方式输入，系统自动记忆。

　　4、使用该组指令前，必须先回参考点。

　　5、G54～G59为模态指令，可相互注销。

　　二、基本指令G00、G01、G02、G03、G04、G28

　　1．快速点位移动G00 格式：G00X(U)_Z(W)_；其中，X(U)_、Z(W)_为目标点坐标值。

　　2．直线插补G01 格式：G01 X(U)_Z(W)_ F_；其中，X(U)、Z(W)为目标点坐标，F为进给速度。 机床执行G01指令时，如果之前的程序段中无F指令，在该程序段中必须含有F指令。G01和F都是模态指令。

　　3．圆弧插补G02、G03 顺时针圆弧插补用G02指令，逆时针圆弧插补用G03指令。

　　1) 用圆弧半径R和终点坐标进行圆弧插补 格式：G18 G02(G03)X(U)_Z(W)_ R _ F_；其中：X(U)和Z(W)为圆弧的终点坐标值， 绝对值编程方式下用X和Z，增量值编程方式下用U和W。规定圆弧对应的圆心角小于等于180°时，用“＋R”表示；反之，用“－R”表示。 F为加工圆弧时的进给量。

　　2) 用分矢量和终点坐标进行圆弧插补 格式：G18 G02(G03)X(U)_Z(W)_I _K _F_；其中：X(U)和Z(W)为圆弧的终点坐标值，绝对值编程方式下用X和Z，增量值编程方式下用U和W。 I、K分别为圆弧的方向矢量在X轴和Z轴上的投影(I为半径值)。当分矢量的方向与坐标轴的方向不一致时取负号。I和K均为负值。 数控车床编程实例详解

　　4．暂停指令G04 格式：G04 X(P)_；其中，X(P)为暂停时间。X后用小数表示，单位为秒；P后用整数表示，单位为毫秒。 如： G04 X2.0表示暂停2秒；G04 P1000表示暂停1000毫秒。

　　5．返回参考点指令G28 G28指令可以使刀具从任何位置以快速点定位方式经过中间点返回参考点。 格式：G28 X _Z _；其中，X、Z是中间点的坐标值。

数控走心机编程实例解析

　　三、有关单位设定

　　1、尺寸单位选择： 格式：G 20 英制输入制式 英寸输入G 21 公制输入制式 毫米输入 (默认) 。

　　2、进给速度单位的设定 每转进给量 编程格式 G95 F~F后面的数字表示的是主轴每转进给量，单位为mm/r。 例：G95 F0.2 表示进给量为0.2 mm/r。

　　每分钟进给量 编程格式G94 F~ F后面的数字表示的是每分钟进给量，单位为 mm/min。 例：G94 F100 表示进给量为100mm/min。

　　数控走心机的工作原理

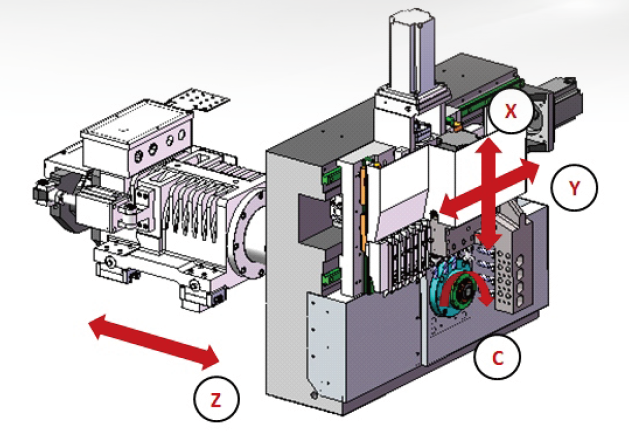

　　数控走心机的工作原理特别是在进行加工精密的圆柱形小零件的时候更是和普通数控车床恰恰相反。相比于普通车床在Z轴方向时其内部的刀具在前后移动工作，而是将材料输送至主轴控制箱中，利用控制箱中的特制弹簧夹头固定住以起到材料来回移动的效果。这一原理在很大程度上决定了数控走心机生产效率较高的特点。

　　具体分析其工作原理其实就是将材料由主轴箱体进入主轴之后，大家可以利用预先安装的导套起到固定的作用，从而做到一般数控机床无法做到的对于材料上下左右即x轴和y轴方向上的移动和一系列的精密加工处理，可以做到很多材料的一次性成型制作。

　　数控走心机如何编程？又是如何操作？

　　和走刀机差不多。只是多了一些辅助指令，要点就是要合理安排加工工艺和步骤，让主副轴时间上没有等待。操作的话各种型号和系统各不相同。只能说熟能生巧！

　　通过以上的数控走心机编程实例解析，我们已经比较清楚数控走心机编程的情况了，大家在做数控走心机编程的时候，就可以参考上面的方法去做，具体的可以咨询拓东精密。
