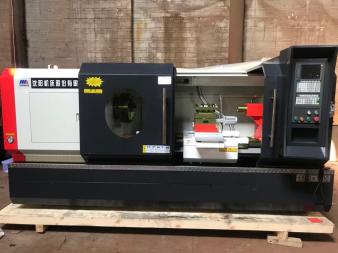

数控车床刀塔机图片

　　一、数控刀塔机工作原理？

　　通过伺服马达带动整个旋转 刀塔运动，运用感测头顶置工件，借助弹簧压缩带动顶料检测机构后端检测块移动，当检测 块移动至感应器感测区域内即能检测信号，反馈至控制器，依照不同信号执行不同的程序 步骤。所能实现的功能可偏向于检测功能 ：当夹持工件动作完成后，去执行顶料动作，预先 设定好顶料到位的定位距离，若检测信号未检测到该预先设定的位置，将会执行夹持不到 位的报警动能。另一个功能偏向于夹持功能，将工件预置夹具内，若信号检测到位达到预期 设定位置，即可执行夹持工件动作，若顶料位置检测不到位即报警，不执行下一个动作。

　　二、数控刀塔机结构是怎样的？

　　包括底座部分、设置于底座部分上的线轨部分及钣金部 分、设置于线轨部分上的刀座部分，钣金部分覆盖底座部分，刀塔采用单动刀塔，功能比较丰富，可实现铣削功能， 工作时将需要的刀具随刀盘转动到 1 号刀位置，刀具在 1 号刀位置实现对工件的加工，在应 用动力刀具时，动力刀具只有在 1 号刀位置加工时才会转动，而其他位置的动力刀具均不 会转动，因此噪音、耗能均较小，效率较高，精度较高。底座部分包括底座、水箱、排屑机，底座为顶部开口的 箱形结构，底座的底部的中间段开设有用于插入水箱的水箱位，水箱顶部开口，底座开设有用于插入排屑机的排屑机插口，排屑机位于水箱的上方。底座的顶部呈漏斗状。

　　三、关于数控车床刀塔机图片怎么看结构？

　　本实用新型公开了一种高刚性的数控车床刀塔结构,包括旋转电机，箱体和箱体端盖，箱体内设有依次连接的旋转轴，第一轴承，第二轴承，大齿轮及小齿轮，旋转轴的头部外圆处车有花键并与刀盘连接，旋转轴的头部的中心处钻有螺纹孔，刀盘的头部还安装有固定盖，通过螺钉将固定盖拧紧在旋转轴螺纹孔处，旋转轴尾部安装有防尘垫和第三轴承，大齿轮通过平键I与旋转轴连接，小齿轮通过平键II与旋转电机的输出轴连接。

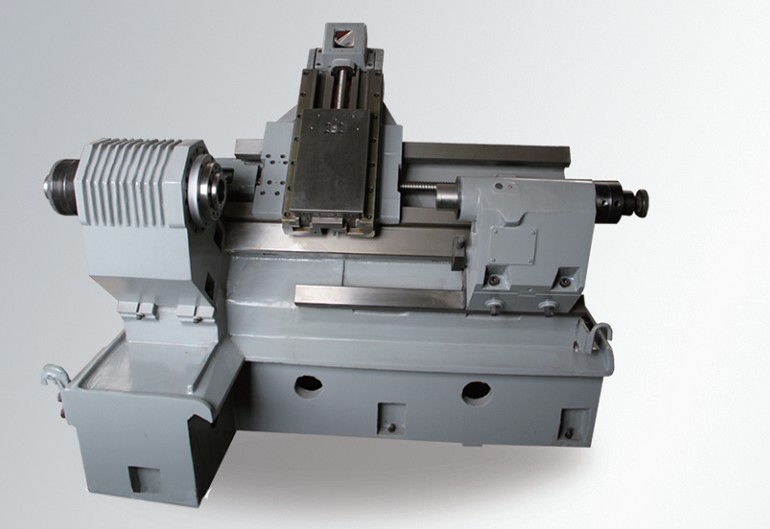

　　数控车床刀塔机图片

　　现在你对数控刀塔机是不是有进一步的了解了呢？可以根据数控车床刀塔机图片来进一步了解，也可以通过拓东精密机械有限公司的客服来了解。
