数控走心机快速编程冲解入门方法？编程学习复杂吗？

　　很多朋友想学习数控走心机编程的知识，但是总害怕学习比较难，那么编程学习复杂吗?数控走心机快速编程冲解入门方法是怎样的呢?今天拓东精密就给大家详细的介绍下这些问题。

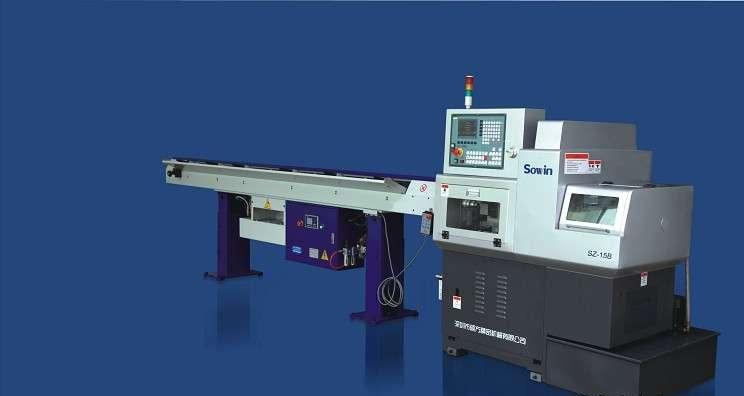

数控走心机快速编程冲解

　　数控走心机快速编程冲解入门方法

　　数控走心机快速编程冲解入门方法如下：

　　概念一指令分组：将功能类似的指令分成一组，同一组的G代码不能同时出现在同一行程序段里。 概念二 程序段是程序的基本组成部分，程序段由不同的指令组合而成。 以下是我们学校在加工中心培训授课过程中必须要讲的指令，了解编程的基本方法后，掌握这些指令你就能进行编程了。 概念三常用指令类型 指令的格式为英文字母+数字构成。如G54 G_ X_Y_Z_ F_ S_ T_ M_ G_ G代码 X_Y_Z_ 机床的直线轴 F_ 进给速度 S_ 主轴转速 T_ 刀具指令 M_ 辅助功能 最常用的M代码  M3 主轴正转 M4 主轴反转 M5主轴停转 如：M3 S600主轴正转，转速600 r/min M06 换刀指令如 T1 M06 就是换一号刀。

　　以下重点讲G代码。

　　01组G代码用于控制刀具的运动。

　　G00快速点定位。

　　G00 X_Y_Z_ ; 刀具以快速度移动至以绝对值指令(G90)或增量值指令(G91)所指定的工件坐标系中的位置 移动速度由机床参数所指定。

　　G01  直线插补 G01 X_Y_Z_ F_ ;

　　G02   顺时针圆弧插补   指令格式：G02 X_ Y_ Z_ R_ F_  / G02X_ Y_ Z_ I_ J_ K_ F_ G03   逆时针圆弧插补   指令格式：G03 X_ Y_ Z_ R_ F_  / G03 X_ Y_ Z_ I_ J_ K_ F_ X_ Y_ Z_ 圆弧的终点坐标 R_ 圆弧的半径 I_ 圆弧的终点相对于刀具所在位置X向的位置 J_ 圆弧的终点相对于刀具所在位置Y向的位置 K_ 圆弧的终点相对于刀具所在位置Z向的位置。

　　F_ 进行速度    F的定义方式有两种 G94   每分钟进给(刀具每分钟移动速度 mm/min / G95 每转进给(主轴每旋转一转刀具移动的距离mm/r)。

　　05组G代码。

　　G94 每分钟进给 G95 每转进给 03组G代码 G90 绝对值指令编程时编制终点坐标 G91 增量值指令编程时编制刀具移动的方向与距离。

　　08组G代码刀具的长度补偿 G43 长度补偿指令如 G43H01 在换刀点刀尖到工件Z向零点的距离为“H01”，什么是“H01”?H01就是偏置值，也就是我将刀尖到工件Z向零面的距离写在偏置表里的H01处。 14组G代码用于设定工件坐标系，也就是零点的位置 G54 1号工件坐标系我们将工件零点的位置，写到坐标系列表中。G54只是列表中最常用的位置。其他的还有G55 G56 G57 G58 G59 等等，他们的意义和G54相同。

　　09组G代码打孔、镗孔、铰孔时用的G代码。 G81 格式为 G81 X_ Y_ Z_ R_ F_; X_Y_ 孔位坐标(也就是孔的位置) Z_ 孔的深度 R_ 安全高底，也就是高具移动到什么位置时开始进给运动?

　　F_ 进给速度。

　　G80 固定循环结束。

　　09组G代码还有很多，G81 G83 G84 G85 G86 G87 G73 G74 G76等等。

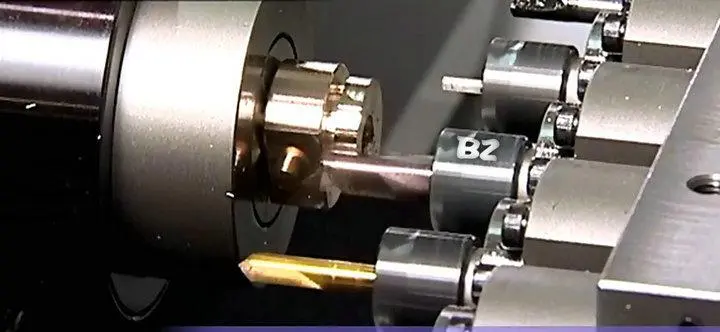

数控走心机快速编程冲解

　　工件在数控走心机中的编程

　　$1 M500 T0101 M8 M10 G4X0.2 M7S2000F0.02 M5 M11 G4X0.2 G300X-1.5Z110.0T0101 G150Z0 G4X0.2 M10 G4X0.2 G0Z-2.0 G1X-1.5F0.02 G0X60.0Z-2.0。

　　M51 G99 G18 T0202 G97 S1500 M03 G0 X40. G0 Z0. X17.2 G1 X-0.8 F0.02 Z-0.2 G99 F0.03 G0 X6.088 Z-0.236 G1 X7.6 Z0.519 F0.02 Z6.08 X13.426 X14.35 Z6.542 Z12.216 X14.438 Z12.241 X16.522 Z13.283 G0 X40. M05 M01 G98 G19 T0909 M50 M23 S3=3500 G0 X30. G0 Y5.651 G0 C0. G0 X38.37 Y5.651 C-139.785 Z2.337 X15.714 G1 X11.714 H0. F500. X11.714 Z2.349 H0. F544. X11.714 Y5.649 Z2.438 H0. F498. X11.714 Y5.642 Z2.527 H0. F499. X11.714 Y5.632 Z2.616 H0. F501. X11.714 Y5.617 Z2.704 H0. F499. X11.714 Y5.599 Z2.792 H0. F502. X11.714 Y5.577 Z2.878 H0. F496. X11.714 Y5.551 Z2.964 H0. F502。

　　数控走心机的编程复杂吗

　　如果没有任何基础的话，可能会感觉困难一写，但是只要认真学，再加上有专业的老师指导，就不难了。但要完全整明白，可能还需要时间。

　　通过以上的内容，我们已经了解了数控走心机快速编程冲解的入门方法了，在学习数控走心机编程知识的时候，是需要一边学习，一边练习的，具体的可以咨询拓东精密。
